壁挂超声波流量计
分享到:
壁挂超声波流量计
产品详情

超声波流量计(固定篇):


性能参数:

* 测量精度:优于1%

* 重复性 :优于0.2%

* 测量周期:500ms(每秒2次,每个周期采集128组数据)

* 工作电源:220VAC/8~36VDC(可定做其他电源)

* 流速上限:64m/s(流速分辨率0.001m/s)

* 显  示:2x10汉字背光液晶可显示瞬时流量及正、负、净累计流量、流速等

* 操  作:4x4轻触键盘操作(一体式为四按键操作)

* 信号输入:2路三线制PT100铂电阻(热表专用)

* 信号输出:1路隔离RS485输出

                   1路4-20mA或0-20mA输出

                  可选配1路继电器输出(脉冲宽度200ms)

* 通讯协议:MODBUS-RTU通讯协议

* 其他功能:自动记忆前612天、前128个月、前10年正/负/净累计流量

          自动记忆前30次上、断电时间和流量并可实现流量的自动或手动补加,可通过MODBUS协议读出

* 防护等级:传感器IP68,主机IP65

* 防爆等级:EXdIIBT4(NND-8100XF2型)

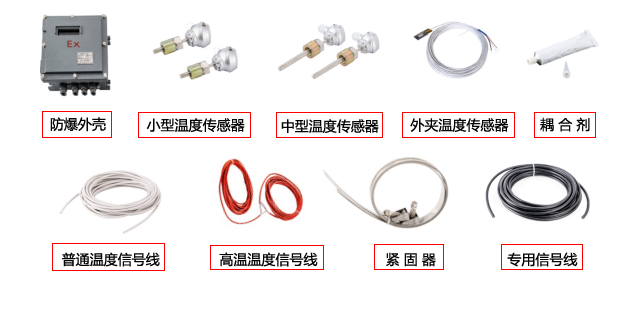

可选搭配传感器:                                                                                       辅助配件:



外观尺寸图:单位:mm              壁挂主机                        防爆外壳

                                 未标题-2.png                       未标题-2.png

外夹式传感器


技术参数

标准S1型传感器

标准M1型传感器

标准L1型传感器

适用管径

DN15~DN100mm

DN50~DN700mm

DN300~DN3000mm

材    质

聚氨酯合金

工作频率

1MHz

安装方法

V (N、W)法

V、Z法

Z法

标  定

整机配对标定

磁  性

        适用温度

0-80℃

防护等级

                                                                 IP68(可浸水工作,水深≤3米)

介    质

水、海水、污水、酒精、部分油类等能传导超声波的单一、均匀、稳定的液体。

适用管材

碳钢、铸铁、铜、PVC、铝、玻璃钢等管道,允许有衬里。

信号电缆

SV75-2型专用屏蔽电缆,可加长到300米,布线时电缆应加金属套管以增加抗干扰性,并注意电缆不要与高压电缆并行,尽量避开变频器等干扰源


插入式传感器


技术参数

B1标准插入式

B2加长管道插入式

适用管径

DN50~DN6000mm

材    质

球阀与探杆:不锈钢316L;球阀底座:普通碳钢(不锈钢选配)

工作频率

1MHz

安装方法

V、Z法

开孔尺寸

Ф25-30mm(安装时使用厂家提供的专用开孔器,可实现带压不停产安装)

压力等级

1.6MPa(安装时压力<0.6MPa)

适用温度

0-160℃

防护等级

IP68(可浸水工作,水深≤3米)

安装空间

井壁到管壁≥550mm

井壁到管壁≥700mm

长    度

186mm

330mm

介    质

水、海水、污水、酒精、部分油类等能传导超声波的单一、均匀、稳定的液体。

适用管材

碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢、水泥管等管道,允许有衬里

备注:1、碳钢、不锈钢可直接焊接(不锈钢管道必须采用不锈钢底座,用户订货时请注意)。2、其它管采用管箍方可安装(管箍材质:碳钢,订货时请提供准确的管道外径或周长)。

信号电缆

SV75-2型专用屏蔽电缆,可加长到300米,布线时电缆应加金属套管以增加抗干扰性,并注意电缆不要与高压电缆并行,尽量避开变频器等干扰源。


管段式传感器技术参数

∏型传感器

标准型传感器

适用管径

DN15mm

DN25~DN6000mm

材    质

不锈钢

碳钢(不锈钢选购)

工作频率

1MHz

连接方式

螺纹或法兰

法兰

适用温度

-40℃~160℃

压力等级

1.0MPa、1.6MPa

1.0MPa、1.6MPa、2.5MPa、4.0MPa

适用温度/防护等级

0-160℃ / IP68(可浸水工作,水深≤3米)

      信号电缆SV75-2型专用屏蔽电缆,可加长到300米,布线时电缆应加金属套管以增加抗干扰性,并注意电缆不要与高压电缆并行,尽量避开变频器等干扰源
       管道衬里/介质

            无 / 水、海水、污水、酒精、部分油类等能传导超声波的单一、均匀、稳定的液体。

π型管段式/标准管段式

公称通径

(mm)

额定压力

(MPa)

π型管段
标准管段法兰尺寸(mm)
L1L2DD1D2fN-Φ法兰厚度
152.5320
956546214x414
20250
1057556214x416
25250
1158565314x416
32250
14010076318x418
40250
15011084318x418
501.6
20016512599318x420
65
200185145118318x420
80
225200160132318x820
100
250220180156318x822
125
250250210184318x822
150
300285240211322x824
200
370340295266326x1224
250
450405355319326x1226
300
500460410370426x1228
350
550520470429426x1230
400
600580525480426x1632
450
700640585548430x2034
5001.0
800670620585425x2032
600
1000780725685530x2036
7000.6
1100860810775524x2532
800
1200975920880524x3032
900
130010751020980524x3034
1000
1400117511201080528x3036

外夹式传感器安装方法

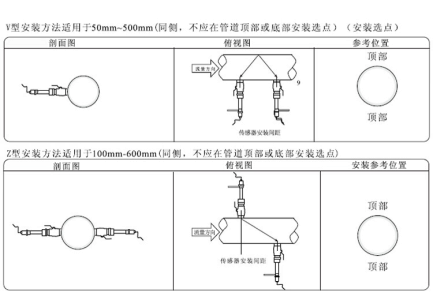

插入式传感器安装方法
