一体电磁热量表
分享到:
一体电磁热量表
产品详情

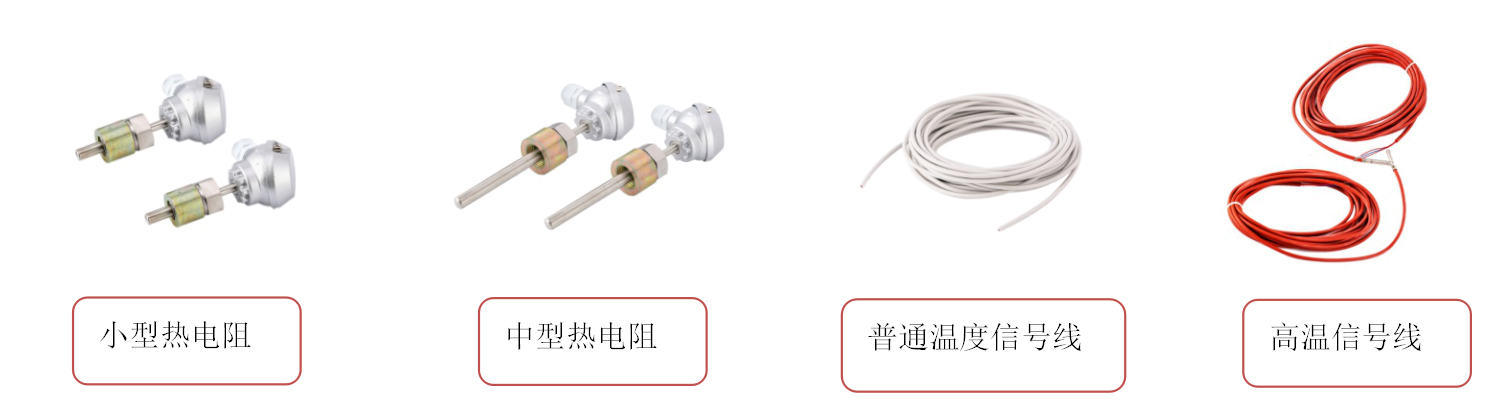

一体式电磁热量表组合配件:


工作原理:NND-9100RY/RF系列智能电磁热量表由传感器、转换器、热电阻、温度信号线,四部分构成。它是基于法拉第电磁感应定律工作的,一般用来测量中央空调,供热管道水的热流量等。

广泛应用于热力、空调、印染、石油、化工等工业部门。

性能参数:

* 测量精度:2.0级、3.0级,满足欧洲EN1434标准

* 重 复 性:优于0.2%

* 测量周期:500ms (每秒2次,每个周期采集128组数据)

* 安装方式:法兰式或卡箍链接

* 口径范围:DN10-DN2000mm

* 操  作:四按键操作

* 环境温度:-25℃~+60℃

* 介质温度:-10℃~+120℃

* 介质电导率:>5μs/cm

* 量 程 比:1:20(特殊可定制)

* 信号输出:脉冲/4-20mA(负载电阻0-750Ω)

* 通讯接口:可选RS485/RS232

* 供电电源:220VAC,允差15%或+24VDC,纹波≤5%

*(衬里)材质:氯丁橡胶、聚氨酯、PTFE、PFA、F46等耐腐材料

*(电极)材质:316L不锈钢、钛合金、哈氏合金、钽合金、铂铱合金、碳化钨等

* 防护等级:IP65、IP68可选

* 防爆等级:Exd[ia]qIICT5/ ExmbⅡT4

* 结构形式:一体式

* 整机功耗:<15W

传感器尺寸:                         注:四氟衬里L总长在此基础上减去5mm一体式在H总高上加上100mm


尺寸列表:

公称通径

表体形式

压力

带衬里总长:L

宽:D

高:H

DN10

分体型

1.6MPA

200

85

195

DN15

分体型

1.6Mpa

200

90

200

DN20

分体型

1.6Mpa

200

100

210

DN25

分体型

1.6Mpa

200

110

220

DN32

分体型

1.6Mpa

200

135

245

DN40

分体型

1.6Mpa

200

145

255

DN50

分体型

1.6Mpa

200

160

270

DN65

分体型

1.6Mpa

250

180

290

DN80

分体型

1.6Mpa

250

195

305

DN100

分体型

1.6Mpa

250

215

325

DN125

分体型

1.6Mpa

250

245

355

DN150

分体型

1.6Mpa

300

280

390

DN200

分体型

1.0Mpa

350

335

485

DN250

分体型

1.0Mpa

450

390

500

DN300

分体型

1.0Mpa

500

440

550

DN350

分体型

1.0Mpa

500

500

610

DN400

分体型

1.0Mpa

500

565

675

DN450

分体型

1.0Mpa

550

615

725

DN500

分体型

1.0Mpa

550

670

780

DN600

分体型

1.0Mpa

600

780

890

DN700

分体型

1.0Mpa

700

895

1000

DN800

分体型

1.0Mpa

800

1010

1120

DN900

分体型

1.0Mpa

900

1110

1220

DN1000

分体型

1.0Mpa

1000

1220

1330

DN1200

分体型

0.6Mpa

1200

1400

1550

DN1400

分体型

0.6Mpa

1400

1620

1780

DN1600

分体型

0.6Mpa

1600

1820

2020

DN1800

分体型

0.6Mpa

1800

2046

2220

DN2000

分体型

0.6Mpa

2000

2265

2430


选型编码:

          型     谱

              说       明

NND-9100


F 分体式

Y 一体式

热量功能


R 有

N 无

压力等级

1


10公斤

2


16公斤

3


25公斤

4


其它

测量介质


W


Q


酸碱液

公称通径


02

...

30


DN25

...                                单位:mm

DN300

使用环境


0


普通型

B


防爆型

输出信号


1


脉冲输出

2


4~20mA电流输出

3


RS-485通讯、Hart、Modbus

4


3.6V锂电池供电,现场液晶显示

衬里材质


P

普通橡胶

S

聚四氟

J

聚氨酯橡胶

F

PFA衬里

Y

氧化铝陶瓷

电极材料


B

不锈钢316L

H

哈氏合金

T

钛电极

T1

钽电极

X

不锈钢涂覆碳化钨
